1D waveをつなげてイメージプロットをつくる@igor pro

1次元のwaveを横に並べてイメージプロット(インテンシティプロット)を作るための方法。



素材になる1Dwaveはすでに準備されているとして話を進める。



 Igor 7以上のバージョンならばメtニューバー>Data>COncatenate Wavesを選択する。



f:id:calciummm:20210613224359p:plain

コマンドの選択(igor 7以上)



選択すると以下の図のようなウィンドウが開く。

f:id:calciummm:20210613224404p:plain

Concatenate Wavesのウィンドウ



左側の窓にwaveつなげたいが並んでいるので、つなげたいwaveを選択して真ん中の黄色い矢印ボタンをクリック。

右の窓につなげるwaveが並ぶ。

今回だとwave3_FFT, wave4_FFT, wave5_FFT, wave6_FFTである。

この順番は結合後の2Dwaveの並び順になるので注意する。

Do itすると結合waveができる。

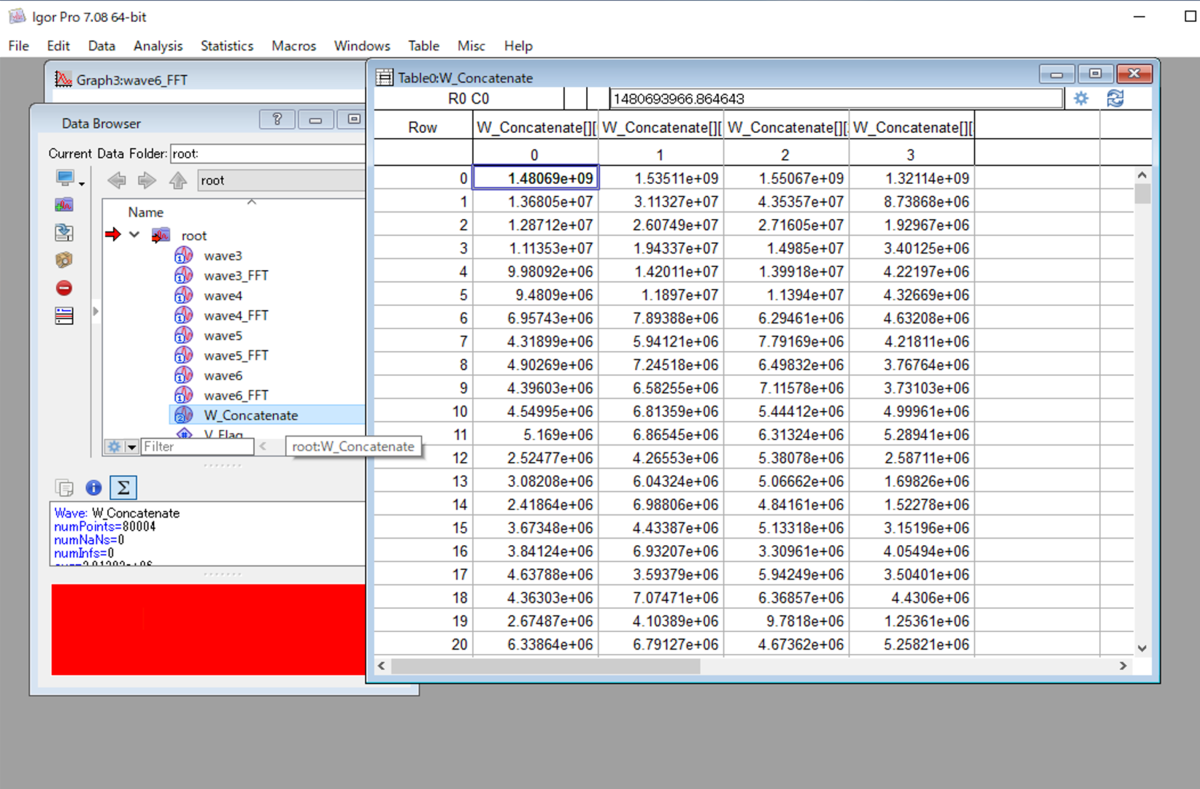

f:id:calciummm:20210613225146p:plain

結合後のwave

結合してできた2D waveであるW_concatenateをtable表示した様子。

Rowにコラムにもともとのwaveの中身が並んでおり、それらがColumnで横に並んでいるのが見て取れる。



これをイメージプロットしたい場合はメニューバー>Windows>からimage plotを選べばよい。

縦軸と横軸を逆にしたい場合は以下の記事を参照のこと。



calciummm.hatenablog.com





 Igor6以前だとConcatenate WavesのコマンドをメニューバーのDataから選べないので

Concatenate {wave1, wave2, wave3}, W_concatenate

といった形で結合したいwaveと結合後のwave名を合わせてコマンド入力する必要がある。
